LGTBBDL低压动态模块式无功补偿成套装置 动态补偿模块 模块式动态补偿 智能电容器 智能电容器模块 动态电容器投切模块
点击次数:899
产品详情

低压动态模块式无功补偿成套装置 动态补偿模块 模块式动态补偿 智能电容器 智能电容器模块 动态电容器投切模块

一体式电容电抗器模块

模块化技朮的特点

1  与柜型无关;可与国内外各种柜型轻松配套。

2  组合拼装;使用模块如同搭积木,可按照需要组合出各种容量和级数。

3   接口简单;一个模块自成相对独立的系统,对外提供三个接口-电源接口和控制接口-运行指示接口。模块内部按标准化设计并组装完毕检验合格。对带失谐电抗的无功补偿装置更是省却了复杂的计算和设计。

4   结构紧凑;单柜容量较传统的固定式安装增加至少一倍。

5   扩展自如;随着企业生产的发展,用电负荷的扩增,无功补偿容量不足时可以随时增加模块进行扩容。

6   检修方便;维修保养,升级改造便捷安全。

模块种类与适用场合

按照外形结构,无功补偿模块可分为两大类、共四种模块。

抽屉式模块

 LGTXMKD1-LGTXMKJ1型抽屉式模块;适用于大容量的集中补偿。

模块宽604mm,适用于800mm宽的柜型;模块高220mm,上下层模块的间距为240mm,模块之间通过母线连接夹进行连接。

 LGTXMKD2-LGTXMKJ2型抽屉式模块;适用于大容量的集中补偿。

模块宽906mm,适用于1000mm宽的柜型;模块高350mm,上下层模块的间距为370mm,模块之间通过母线连接夹进行连接。

利用模块搭建成套柜的方法

抽屉式模块上已安装有所需容量的电容器(和电抗器)、接触器、可控硅动补开关、控制端子排、垂直母线、母线架、母线熔断器式隔离开关。整块板自成系统,通过进线口、控制器接口和电流互感器接口与周围系统连接。

利用模块搭建成套柜需要的材料:

1、 无功补偿模块与控制器

2、 柜壳

3、 总进线断路器开关

4、 风扇与控制端子排

5、 侧横梁

6、 (可选)电流互感器、电流表、避雷器

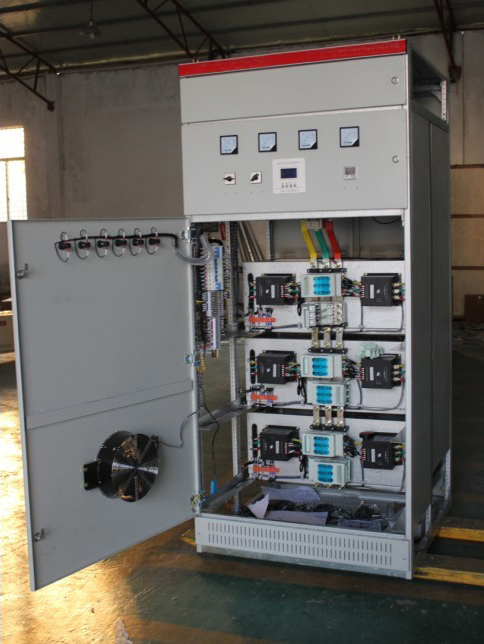

成套装置,IP3X

补偿容量

kvar

级数 kvar

型  号

模块数量

成套柜尺寸

××mm

重  量

kg

100

4×25

LGTBBDL-100-4/P7

4

800*2200*600

125

5×25

LGTBBDL -125-5/P7

5

800*2200*600

150

2×25+2×50

LGTBBDL -150/4/P7

5

800*2200*600

175

1×25+5×30

LGTBBDL -175-6/P7

6

800*2200*600

200

2×25+3×50

LGTBBDL -200-5/P7

5

800*2200*600

200

4×50

LGTBBDL -200-4/P7

4

800*2200*600

250

2×25+4×50

LGTBBDL -250-6/P7

6

800*2200*600

250

5×50

LGTBBDL -250-5/P7

5

800*2200*600

300

2×25+5×50

LGTBBDL -300-7/P7

7

1000*2200*600

300

6×50

LGTBBDL -300-6/P7

6

800*2200*600

350

2×25+6×50

LGTBBDL -350-8/P7

4

1000*2200*600

400

8×50

LGTBBDL -400-8/P7

4

1000*2200*600

400

2×25+7×50

LGTBBDL -400-9/P7

9

1000*2200*600

450

2×25+8×50

LGTBBDL -450-10/P7

10

1000*2200*600

500

10×50

LGTBBDL -500-10/P7

10

800*2200*1000

550

2×25+10×50

LGTBBDL -550-12/P7

12

1000*2200*1000

600

12×50

LGTBBDL -600-12/P7

12

1000*2200*1000
